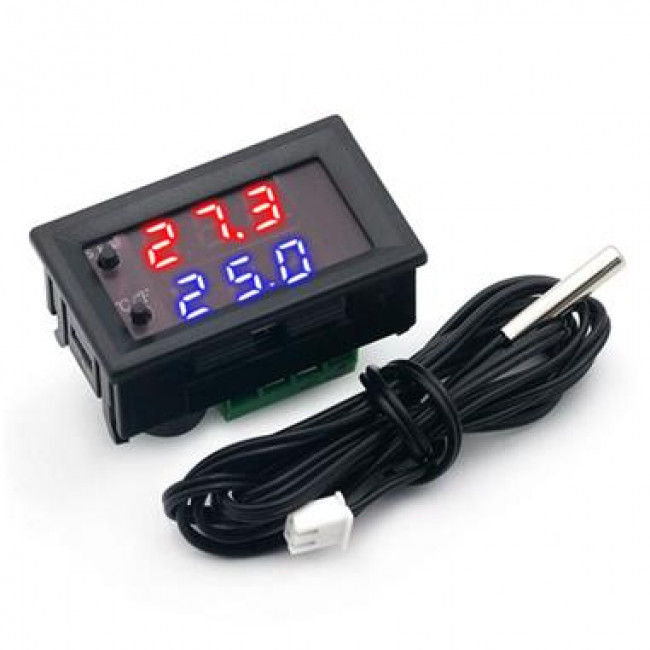

ΘΕΡΜΟΣΤΑΤΗΣ ΨΗΦΙΑΚΟΣ 12V DC

ΘΕΡΜΟΣΤΑΤΗΣ ΨΗΦΙΑΚΟΣ 12V DC W2809



Ψύξη-Θέρμανση

Product Parameter

temperature range: -50~110C

Resolution: -9.9~99.9, 0.1?,

other temperature range 1

measurement accuracy: ±0.1

control precision: 0.1

Refresh rate: 0.5S

High temperature protection: 0-110C

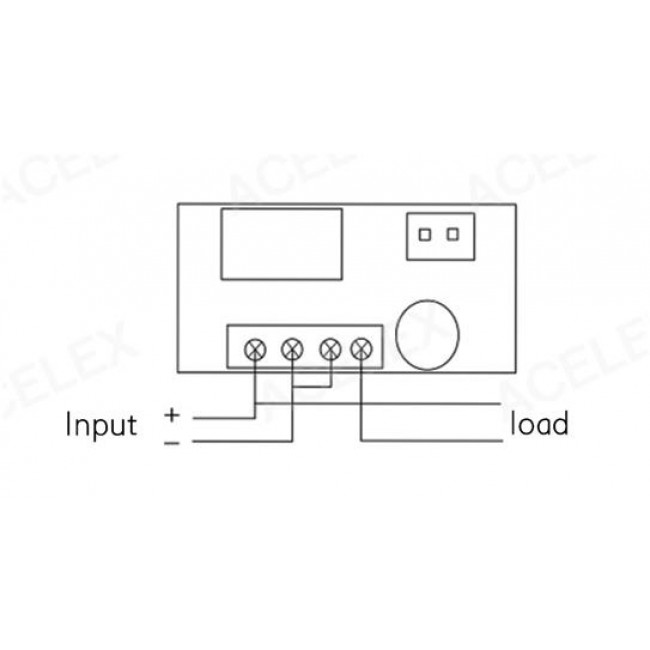

Input voltage: DC12V

Measurement input: NTC(10K 0.5%)Waterproof sensor

Output: 1 way 10A relay

Environmental requirements: -10C~60C humidity20%-85%

Standard sizes: 48*29*32mm

Hole Size: 46*26mm



Οδηγίες χρήσης



1. Συνδέουμε την τροφοδοσία στον θερμοστάτη. Προς το παρόν, το κόκκινο χρώμα εμφανίζεται ως η μετρούμενη θερμοκρασία και το μπλε χρώμα παρακάτω είναι η θερμοκρασία που θέλουμε να ορίσουμε. Πατάμε SET μια φορά. Ξαναπατώντας το SET ανεβάζουμε την θερμοκρασία ενώ με το κουμπί C/F κατεβάζουμε για να ορίσουμε την απαιτούμενη. Η ρυθμισμένη θερμοκρασία επιβεβαιώνεται αυτόματα και επιστρέφεται μετά από 3 δευτερόλεπτα της ρύθμισης. Προς το παρόν, ο θερμοστάτης εκτελεί αυτόματη ενεργοποίηση ρελέ σύμφωνα με τη ρύθμιση. Η έξοδος του θερμοστάτη είναι ρελέ με μέγιστο φορτίο ισχύος 10Α

2. Ρύθμιση παραμέτρων: Πατάμε παρατεταμένα το SET για 5 δευτερόλεπτα για να μπούμε στη ρύθμιση του κυρίως μενού. Πατάμε ξανά SET για εναλλαγή Ρ0-Ρ8.

Εάν θα πρέπει να ρυθμίσουμε το Ρ0, πατάμε παρατεταμένα το SET και ταυτόχρονα το C / F . Με τα κουμπιά SET και C / F επιλέγουμε C η’ H και αποθηκεύεται μετά από 3 δευτερόλεπτα

Με τον ίδιο τρόπο μπορούμε να ρυθμίσουμε και τις υπόλοιπες επιλογές

Ενδεικτική λυχνία: σβήσιμο σημαίνει ότι το ρελέ είναι σβηστό, σταθερό φως σημαίνει ότι το ρελέ είναι κλειστό

Ενδείξεις οθόνης: Όταν δείχνει LL σημαίνει ότι το κύκλωμα του αισθητήρα είναι ανοικτό .

Οταν δείχνει HH σημαίνει ότι είναι εκτός εύρους μέτρησης (ο θερμοστάτης θα ανοίξει τον ρελέ, για να προστατέψει το φορτίο από υψηλή θερμοκρασία.)

Πλήκτρο C / F: Κουμπί μετατροπής Κελσίου ή Φαρενάιτ
