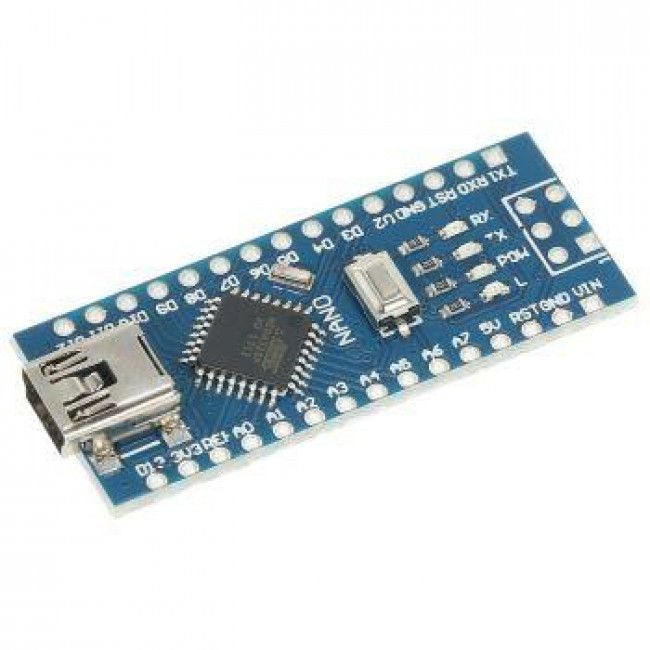

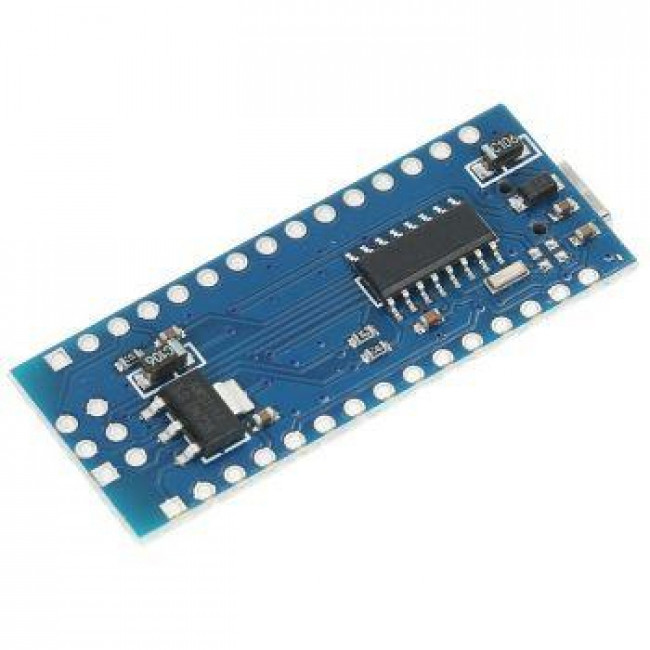

ΠΛΑΚΕΤΑ ARDUINO NANO ΧΩΡΙΣ HEADER

Nano Compatible - CH340



ΠΕΡΙΓΡΑΦΗ

Το Arduino Nano είναι μια ενσωματωμένη έκδοση breadboard για επιφανειακή βάση με ενσωματωμένο USB. Είναι ένα μικρότερο, πλήρες και φιλικό προς το breadboard. Διαθέτει όλα όσα έχει η Diecimila/Duemilanove (ηλεκτρικά) με περισσότερες αναλογικές ακίδες εισόδου και ενσωματωμένο +5V AREF jumper. Φυσικά, λείπει η υποδοχή τροφοδοσίας. Το Nano ανιχνεύεται αυτόματα και μεταβαίνει στην υψηλότερη δυναμική πηγή ισχύος, δεν χρειάζεται ο βραχυκυκλωτήρας επιλογής ισχύος.



Το Nano έχει την ικανότητα breadboard του Boarduino και του Mini+USB με μικρότερο αποτύπωμα από τα δύο, έτσι ώστε οι χρήστες να έχουν περισσότερο χώρο σε breadboard. Έχει μια διάταξη καρφίτσας που λειτουργεί καλά με το Mini ή το Basic Stamp (TX, RX, ATN, GND στη μία κορυφή, τροφοδοσία και γείωση στην άλλη). Αυτή η νέα έκδοση 3.0 συνοδεύεται από ATMEGA328 που προσφέρει περισσότερο χώρο προγραμματισμού και μνήμης δεδομένων. Είναι δύο στρώσεις. Αυτό καθιστά ευκολότερο το χακάρισμα και πιο προσιτό.



ΣΗΜΕΙΩΣΕΙΣ

Οι πινοσειρές απαιτούν συγκόλληση.

Το τσιπ CH340 μπορεί να μην λειτουργεί απευθείας με κάποιο PC/Laptop, θα χρειαστείτε μερικά προγράμματα οδήγησης ch340.



ΕΠΙΠΛΕΟΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Χρώμα: Μπλε

Υλικό: πλακέτα PCB

Το CH340G αντικαθιστά το FT232RL

Τάση λειτουργίας (λογικό επίπεδο): 5V

8 θύρες αναλογικών εισόδων: A0~A7

14 Ψηφιακές θύρες εισόδου/εξόδου: TX, RX, D2~D13

6 θύρες PWM: D3, D5, D6, D9, D10, D11

1 ζεύγη θυρών σειριακού πομποδέκτη επιπέδου TTL RX / TX

Χρήση Atmel Atmega328P-AU MCU

Υπάρχει εγκατεστημένος bootloader σε αυτό

Υποστήριξη λήψης και τροφοδοσίας USB

Υποστήριξη για εξωτερική παροχή ρεύματος 5V~12V DC

Υποστήριξη τροφοδοσίας από μπαταρία 9V

Διαστάσεις: 44,5x18x7,3mm

Βάρος: 5g
