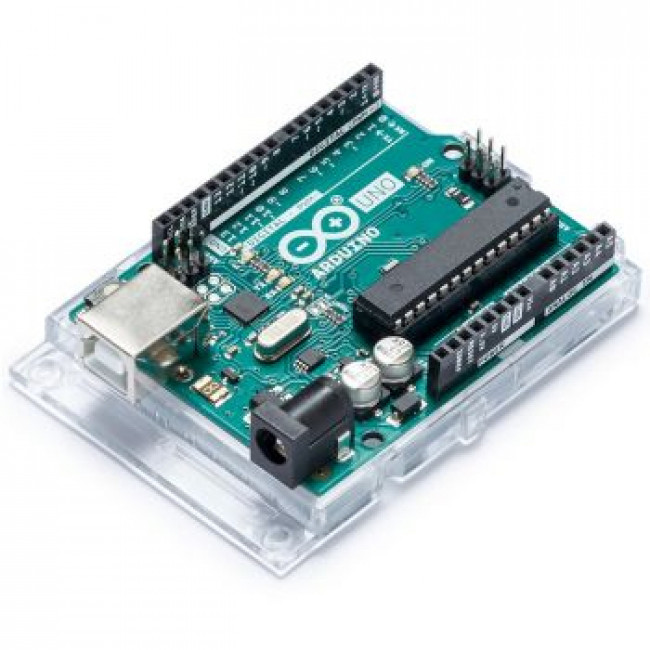

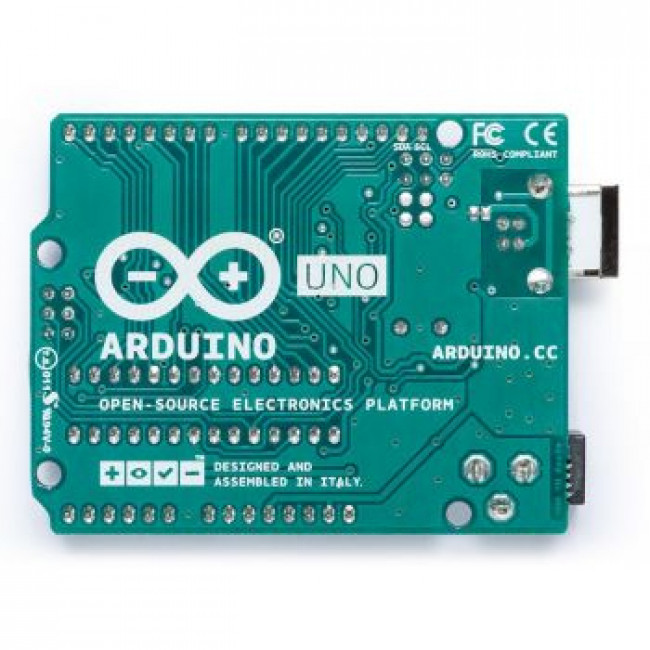

ΠΛΑΚΕΤΑ ARDUINO UNO Rev3 ORIGINAL

Το Arduino Uno (original) αποτελεί την βασική πλακέτα της τεχνολογίας Arduino και προτείνεται για να ξεκινήσετε την εκμάθηση με τα ηλεκτρονικά και τον προγραμματισμό. Το μοντέλο Uno της οικογένειας Arduino είναι το πιο διαδεδομένο και είναι συμβατό με πλήθος αισθητήρων και επεκτάσεων.

Η έκδοση 3 (Rev3) είναι η τελαυταία που κυκλοφορεί και είναι πλήρως συμβατή με καινούργιες και παλιές πλακέτες επέκτασης.

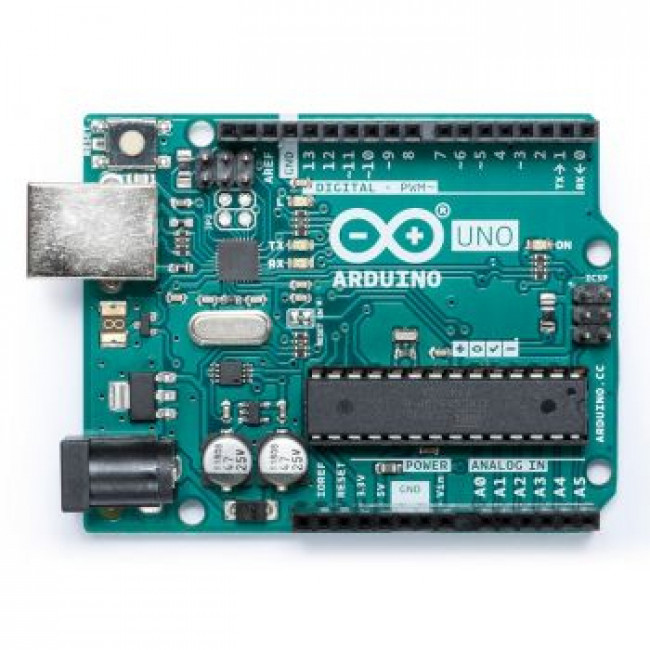

Το Arduino Uno Rev3 βασίζεται στον μικροελεγκτή ATmega328 της Atmel. Είναι μια ολοκληρωμένη πλακέτα που περιέχει ότι χρειάζεται για να μπορεί να προγραμματιστεί και να λειτουργήσει συνδέοντάς την με ένα απλό καλώδιο USB στον υπολογιστή σας ή με ένα τροφοδοτικό στην πρίζα, επίσης μπορεί να λειτουργήσει με απλή μπαταρία. Αναλυτικά η πλακέτα διαθέτει 14 ψηφιακές εισόδους ή εξόδους (6 απο αυτές μπορεί να χρησιμοποιηθούν σαν PWM εξόδους), 6 αναλογικές εισόδους, 1 θύρα USB (τύπου B) για τον προγραμματισμό και την τροφοδοσία της πλακέτας, 1 είσοδο τροφοδοσίας που μπορεί να χρησιμοποιηθεί εναλλακτικά για τροφοδοσία απο τροφοδοτικό πρίζας ή απο απλή μπαταρία, 1 υποδοχή ICSP και τέλος κουμπί για το reset της πλακέτας. Ο μικροελεγκτής είναι συγχρονισμένος στους 16 μεγάκυκλους (Crystal 16MHz). Αυτή η έκδοση του Arduino Uno είναι με μικροελεγκτή αποσπώμενο (DIP Version) και έχετε με αυτό την δυνατότητα να πειραματιστείτε άφοβα όσες φορές θέλετε, αν θα καεί ο ελεγκτής, διότι μπορείτε να τον αντικαταστήσετε με έναν καινούριο με μικρό κόστος.

Η μνήμη Flash του Arduino Uno που μπορείτε να αποθηκεύσετε το πρόγραμμα σας (sketch) είναι 32KB, ικανή να δεχτεί τα περισσότερα απλά προγράμματα, αν σε περίπτωση δεν σας αρκεί μπορείτε να επιλέξετε μια μεγάλυτερη πλακέτα Arduino όπως η Arduino Mega 2560.

Το Arduino Uno λειτουργεί με τροφοδοσία 5V DC απο την είσοδο του USB ή με 9V/12V DC απο την είσοδο της τροφοδοσίας χωρίς να υπάρχει κίνδυνος ηλεκτροπληξίας.
