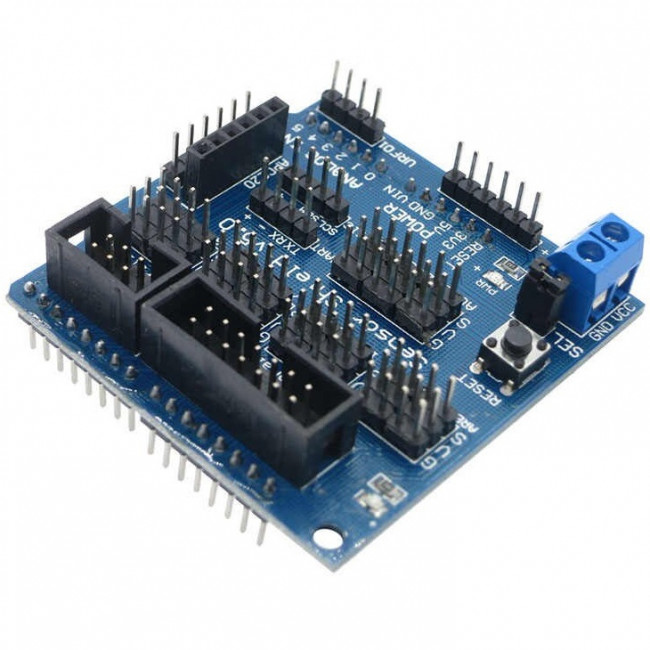

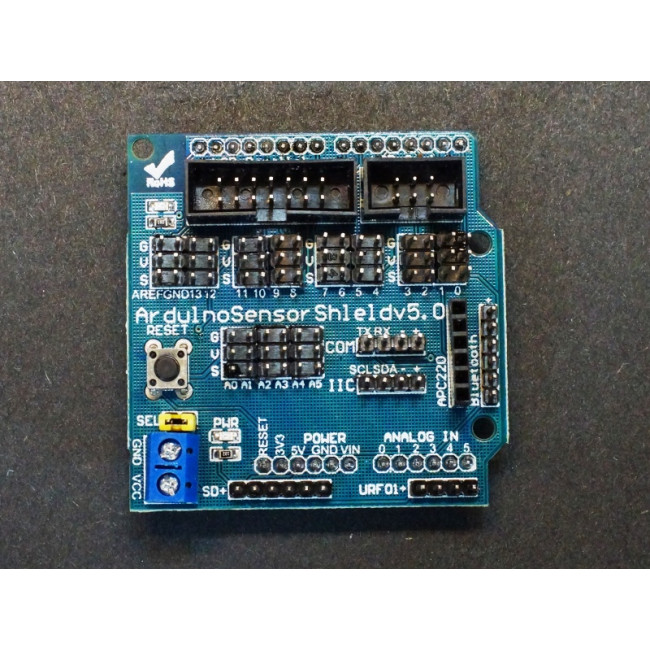

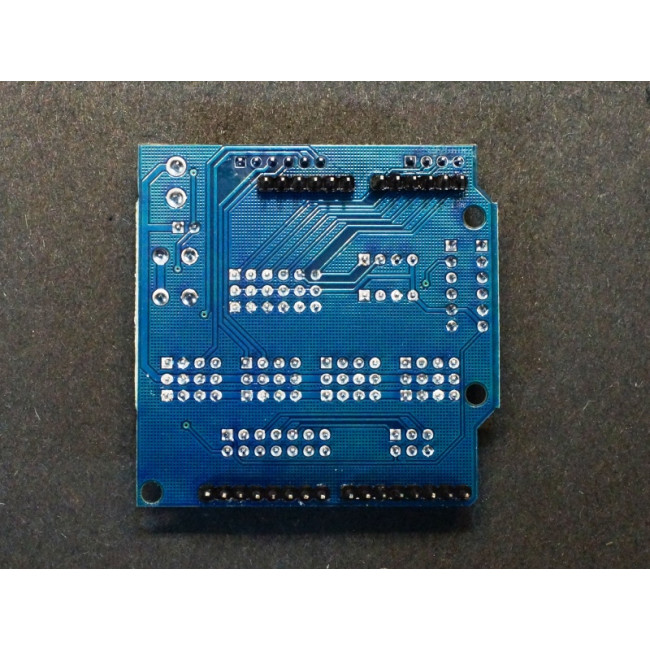

SENSOR SHIELD V5.0 ΓΙΑ ARDUINO

Το Arduino I / O Expansion Shield παρέχει έναν εύκολο τρόπο σύνδεσης αισθητήρων, σερβο και συσκευών RS485 στην πλακέτα Arduino. Επεκτείνει τις ψηφιακές εισόδους εισόδου / εξόδου Arduino και τις αναλογικές εισόδους εισόδου με ισχύ και GND. Παρέχει επίσης ξεχωριστούς ακροδέκτες PWM που είναι συμβατοί με τον τυπικό σερβο συνδετήρα. Ένα άλλο μοναδικό χαρακτηριστικό είναι ότι η θωράκιση I / O διαθέτει ενσωματωμένο μετατροπέα RS485 που επιτρέπει στο Arduino να επικοινωνεί με συσκευές RS485. Η υποδοχή επικοινωνίας παρέχει έναν εξαιρετικά εύκολο τρόπο σύνδεσης μιας ασύρματης μονάδας, όπως η μονάδα RF APC220 και η μονάδα DF-Bluetooth. Διαθέτει μεμονωμένη είσοδο ισχύος για Servos. Ένας βραχυκυκλωτήρας σερβο ισχύος επιτρέπει στο χρήστη να επιλέγει χρησιμοποιώντας εξωτερική ισχύ ή εσωτερική ισχύ για την οδήγηση των Servos.

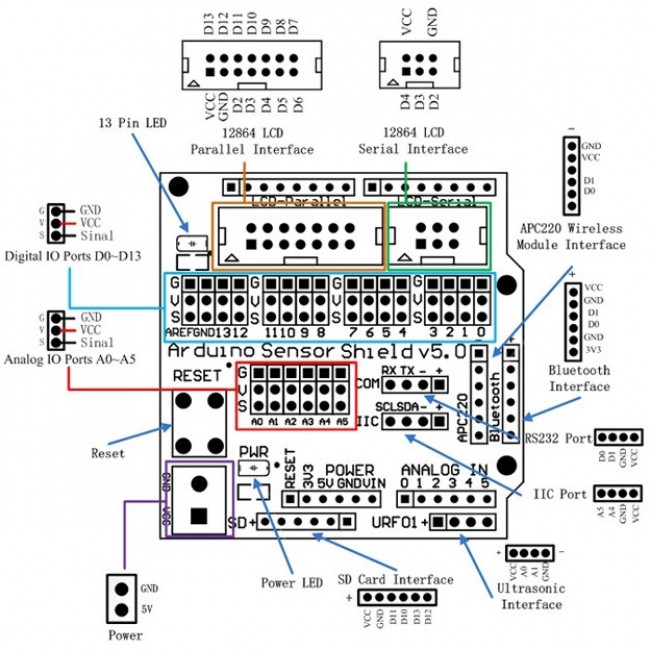

PIN13 LED Pilot

Digital IO Ports D0-D13

Analog IO Ports A0-A5

Reset Button

Power In

Power LED

SD Card Interface

Ultrasonic Interface

RS232 Interface(TTL)

Bluetooth Interface

APC220 Interface

IIC Interface

12864 LCD Parallel Interface

12864 LCD Serial Interface
