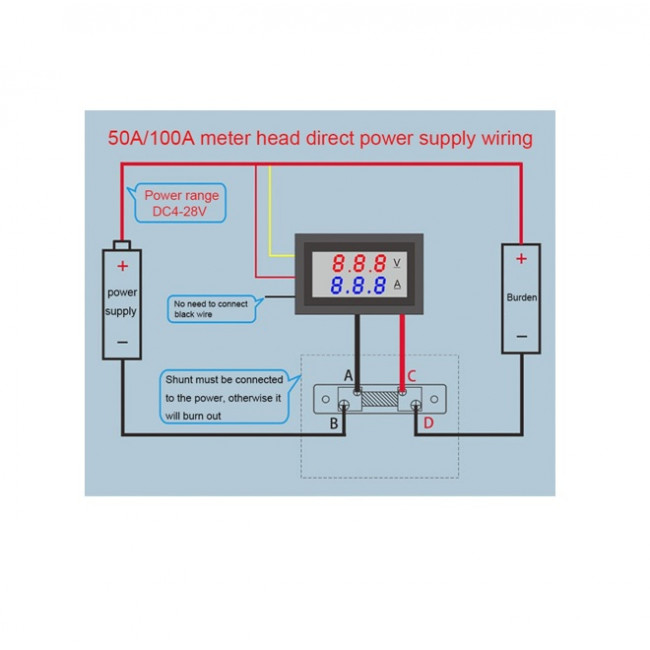

Σ Υ Ν Δ Ε Σ Μ Ο Λ Ο Γ Ι Α
Κόκκινο ψιλό και κίτρινο ψιλό καλώδιο στο + της τροφοδοσίας και μαζί στο + του φορτίου.
Από το – της τροφοδοσίας πάμε στο SHUNT στην αριστερή χοντρή βίδα.
Το χοντρό μαύρο καλώδιο από το πλακετάκι στην αριστερή λεπτή βίδα του SHUNT.
Το χοντρό κόκκινο καλώδιο από το πλακετάκι στην δεξιά λεπτή βίδα του SHUNT.
Από την δεξιά χοντρή βίδα του SHUNT στο – του φορτίου.
(Το ψιλό μαύρο καλώδιο δεν συνδέεται)
